GelScan手持式扫描仪,新型表面质量无损检测方案

发表时间:2021-06-16 10:06:40 作者:思瑞瑕疵检测 来源:www.tnemall.com 浏览:862






衡量机械零件的质量,除了加工精度外,表面质量也是一个的关键的评判指标。加工表面质量是机器零件在加工后的表面层状态,这个状态对于设备会产生很大的影响。我们经常可以看到由于其零件的工作性能逐渐变坏,以致不能继续使用,有时甚至会突然损坏,因此,表面质量测量是不可或缺的“一道工序”。



目前工件表面外观质量的检测方式,激光及普通影像测量,无法检测划伤、凹痕的深度和宽度、小倒角等元素。并且,激光检测技术应对高反光面、高精度的产品表面3D视觉检测时需喷显影剂,存在一定的环境污染、安全隐患等问题。另外,飞机机身蒙皮和发动机涡轮叶片凹坑这类大尺寸产品测量,常规的检测方式,无法及时准确获取测量结果。



针对以上表面质量测量难题,思瑞测量推出GelScan手持式3D扫描仪,不仅能在很大程度上克服以上弊端。而且该设备还能查看产品表面纹理,用于3D建模等其它方面。




GelScan手持式扫描仪,新型表面质量无损检测方案(图1)

Gelscan扫描仪

思瑞测量GelScan手持式3D扫描仪通过涂有一层特殊涂层的硅胶片压在物体表面,硅胶涂层变形与被测物体贴合,安装在另一侧的相机在特制光源下记录照片,通过计算机视觉算法分析生成表面3D轮廓来测量数据结果,解决传统视觉检测方法对不同材质工件的检测需要更换不同光源和高度等多个痛点,表面形貌3D测量高分辨率低至0.25微米,有效实现产品高效、高精度表面质量检测。






方案优势




●快速测量:轻轻一按,在经过几秒后,即可获得产品表面的3D 形貌,软件实时显示测量结果,可快速导出结果报表。

● 简易操作:GelScan手持式3D扫描仪具有极高的集成度和便携性,新手无需专门培训,即刻上手。轻巧的结构设计,方便移动测量,解决各种大尺寸复杂产品的现场测量难题。

● 优越性能:微小缺陷检测灵敏度高、分辨率高、精度高,XY 精度可达1.73um ,Z方向分辨率可达到0.25um,再小的细节也不放过。

● 产品配置:硅胶由硅胶垫与底座构成,特殊涂层能让被测物体所拍摄出来的照片的反光效果一致,有助于分析工件的表面质量。

● 兼容性高:不受测量材质影响,各种材料的3D 表面特征均可检测,包括各种高反光,透明的材料,无需重新调节。




应用场景广泛

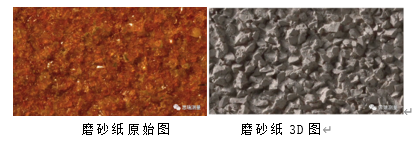

单个相机通过光度立体技术解决3D表面问题,可更换不同镜头,适用不同场所角的测量,高度差,曲面变化的平滑度等。

检测划痕高度差

GelScan手持式扫描仪,新型表面质量无损检测方案(图2)

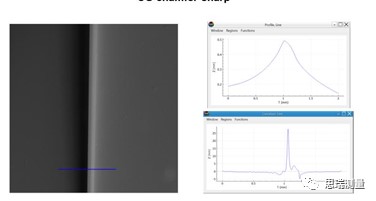

生成表面3D 轮廓,检测倒角

GelScan手持式扫描仪,新型表面质量无损检测方案(图3)

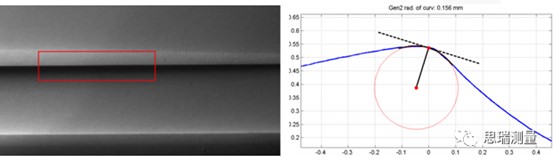

检测小R角的半径

GelScan手持式扫描仪,新型表面质量无损检测方案(图4)

检测轮廓

GelScan手持式扫描仪,新型表面质量无损检测方案(图5)

凹坑


 GelScan手持式扫描仪,新型表面质量无损检测方案(图6)





现代工业飞跃发展,对产品品质、外观和使用可靠性提出越来越高的要求。产品表面质量视觉检测己经成为有效提高产品表面质量的重要手段,在工业生产中得到了广泛的应用。Gelscan能解决传统视觉检测方法的测量痛点,为各种结构复杂、要求精确的零件提供一种操作方便、低成本快速检测表面质量检测方式,保证产品质量满足质量标准要求。
