在进行测量工作之前，我们一般都需要校准三坐标测针，从保证测量精度的角度出发，校正测针挺有必要。在准备测量之前，我们需要先选择好合适的测针。因为测量时需要通过测针上的测球触碰进行，所以测量数据中包含测球数值，为了能避免测球不同位置数据不一样的问题，所以需要进行测球测准工作。
在进行测量，或者测针校准之前，我们要根据工件性质提前选择好合适的测针组合，在测量时尽量避免中途更换测针。
校准过程中以标准球直径值作为标准。所以一定要正确输入标准球的理论直径。根据前面测针校准的原理可以看出标准球理论直径数值将直接影响测针校准的球度误差，必须使软件得到三坐标测量机测球的“等效直径”，自动进行测球半径的补偿。
测针校准时，应使所选测针在标准球的轴向最大直径处分别接触测量，以提高测针校准的准确度。注意观察校准后测针的直径和校准时的形状误差，如果有较大变化，就需要查找原因。需要进行6次以上的校准，观察其校准结果的重复性数据，以统计原理求出标准偏差进行分析。
单个测针位置校准，需要观察测针直径和球度误差，三坐标测针直径应与平时校准相近且重复性好，球度误差也小，多个测头位置校准时，除要观察以上结果外，还要用校准后的各个位置的测针测量标准球，观察球心坐标值的变化，数值应与示值误差或探测误差相近。如果变化范围在（1~3）μm之间，就算正常。否则，就要重新检查测头、测座、接长杆、标准球的安装是否稳固、可靠。

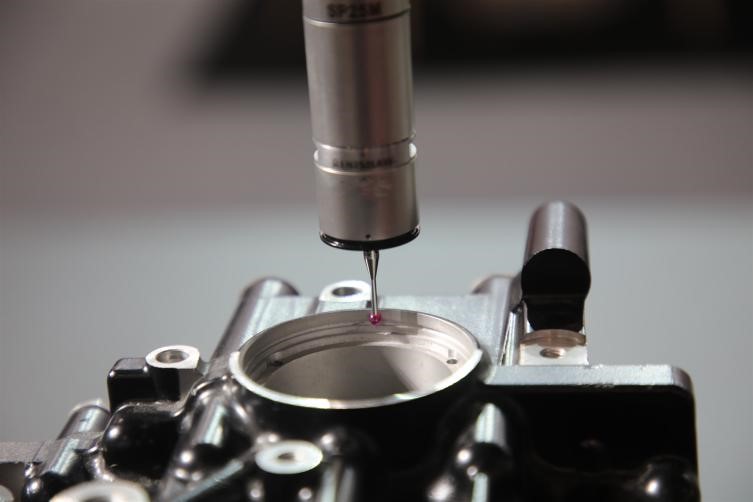

在测量采样过程中，当测针与被测件表面触碰时，测头系统会有信号显示，作为测量的瞄准信号，进而通知计算机进行数据的采集，以得到得被测点的坐标值。
此外，由于测量机通过测头系统进行探测，得到的点位坐标值是测球中心的坐标值，为了获得被测工件的实际尺寸，还需加上或减去测球的动态直径值。进入测头校准程序后，对标准球进行测量，测量方法与几何元素测量程序中的球的测量方法一样，当采点数量达到要求时，测量程序会自动对测量点进行计算处理，将处理后的测头校准结果，自动返回到测头校准对话框界面中。在按下回车按键后，校准后的测头数据将作为修正值用于后续的应用数据处理中。基准后的测头数据包括测头半径及球度误差还有测球中心相对于零号测头中心的坐标值。
